트리 (Tree) 자료구조

트리 자료구는 이전에 살펴봤던 링크드 리스트, 해시테이블과는 다르게 데이터들을 계층적으로 저장하여 관리한다.



이말은 즉, 삽입된 데이터 간에 높낮이 혹은 서열이 있다는 뜻으로 이해할 수 있겠다.



링크드 리스트의 노드를 정의할 때 데이터 값과 다음 노드에 대한 레퍼런스를 next 라는 이름으로 저장한 것과 반대로,



트리의 경우 노드에 데이터값과 자신의 윗 노드, 아랫 노드에 대한 레퍼런스를 저장하고 이를 각각 부모노드, 자식노드라 칭한다.

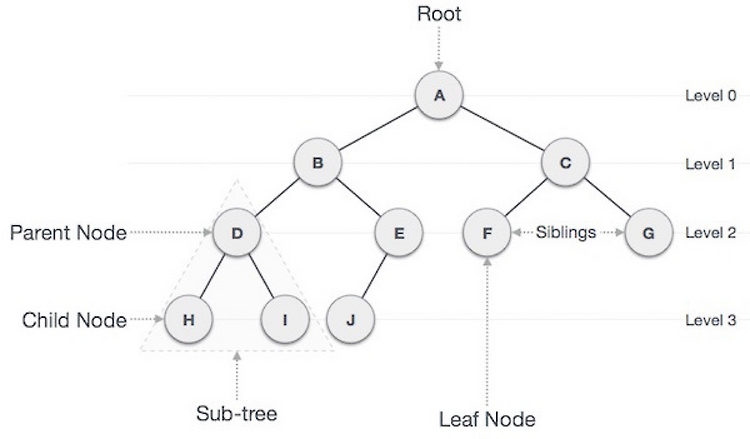

트리 노드 관련 명칭들 / 출처: https://gmlwjd9405.github.io/2018/08/12/data-structure-tree.html



root 노드



트리의 맨 시작점이 되는 노드이다. 링크드 리스트에서 head 노드를 따로 관리해줬던 것처럼 트리에서는 제일 윗 노드를 root라는 이름으로 따로 관리해준다.



형제노드(자매노드) Siblings



동일한 부모를 공유하는 다른 노드들을 말한다. 위 트리에선 F와 G가 서로 형제 관계에 있다고 볼 수 있다.



리프 노드 Leaf Node



나뭇잎이란 뜻으로, 말 그대로 자식을 갖지 않는 노드를 일컫는다.



부분 트리(서브 트리)



전체 트리 내부에서 이루고 있는 또 다른 트리를 일컫는다. 하위 트리 개념으로 생각할 수 있다.



레벨 (깊이)



트리의 특정 노드가 root 노드로부터 떨어진 정도를 이야기한다.



높이



레벨과 유사한 개념이지만, 각 노드의 특징이 아닌 트리 자체의 특징을 묘사하는 표현이라고 할 수 있다. 위의 트리는 3의 높이를 갖는 트리라고 할 수 있다. (높이는 0부터 시작)





이진 트리 (Binary Tree)



이진트리란, 각 노드가 최대 2개의 자식노드를 거느릴 수 있는 트리를 말한다. 이진 트리는 구현하기도 용이하고 쓰임새도 다양해 트리를 사용할 때는 일반적으로 이진 트리를 이용한다.



# 이진트리 노드 클래스 구현
class Node:
	def __init__(self, data):
    	self.data = data
        self.left_child = None
        self.right_child = None




이진트리는 트리의 모양에 따라 다시 많은 종류로 나뉠 수 있다.



1) 정 이진트리 (Full Binary Tree)



https://www.wikiwand.com/en/Binary_tree



정 이진트리는 모든 노드가 0 혹은 2개의 자식 노드를 갖는 트리를 말한다.



2) 포화 이진트리 (Perfect Binary Tree)



https://math.stackexchange.com/questions/2207518/determine-the-depth-and-number-of-node-in-perfect-binary-tree-if-index-number-gi



포화 이진트리는 트리의 모든 레벨의 노드들이 하나도 빠짐없이 가득 차 있는 트리를 일컫는다.



3) 완전 이진트리 (Complete Binary Tree)



https://www.wikiwand.com/en/Binary_tree



완전 이진트리는, 트리의 마지막 레벨을 제외한 다른 레벨들에선 모든 노드들이 존재하며, 마지막 레벨의 노드는 왼쪽부터 빈틈 없이 채워진 트리를 말한다.



트리에서 가장 많이 사용되는 방식이 바로 이 완전 이진트리이다. 추후 다루게 될 우선순위 큐, 힙 등의 자료구조 또한 완전 이진트리의 조건을 갖춰야한다.



완전 이진트리의 특징 중 하나는 노드의 갯수와 트리의 높이와의 관계에서 찾아볼 수 있다.



완전 이진트리의 노드의 개수가 n개 일 때, 그 트리의 높이 h는 log(n)에 비례한다고 할 수 있다.





h = 0일 때 h레벨의 노드의 개수는 총 1개

h = 1일 때 h레벨의 노드의 개수는 총 2개

h = 2일 때 h레벨의 노드의 개수는 총 4개

h = 3일 때 h레벨의 노드의 개수는 총 8개

....



높이가 높아짐에 따라 각 노드 하나당 2개의 자식 노드가 생기므로 각 레벨마다 이전 레벨의 노드의 개수 * 2씩 개수가 증가하는 것을 확인할 수 있다.



이것을 알면 높이가 증가함에 따라 트리의 전체 노드 개수의 범위를 확인할 수 있다.



h의 높이를 가진 트리가 가질 수 있는 전체 노드 개수의 최댓값



h = 0 일 때 2^0 = 1개

h = 1 일 때 2^0 + 2^1 = 3개

h = 2 일 때 2^0 + 2^1 + 2^2 = 7개

h = 3 일 때 2^0 + 2^1 + 2^2 + 2^3 = 15개

....

h  = h 일 때 2^0 + 2^1 + .... + 2^h 개



등비수열의 합의 공식을 적용하여 계산하면 전체 노드 개수의 최댓값은 2^h+1 -1개가 된다.



h의 높이를 가진 트리가 가질 수 있는 전체 노드 개수의 최솟값



h = 0 일 때 2^0 = 1개

h = 1 일 때 2^0 + 1 = 2개

h = 2 일 때 2^0 + 2^1 + 1 = 4개

h = 3 일 때 2^0 + 2^1 + 2^2 + 1 = 8개

....

h = h 일 때 2^0 + 2^1 + .... + 2^h-1 + 1 개



마찬가지로 등비수열 합의 공식을 적용하면 전체 노드 개수의 최솟값은 2^h개가 된다.



이걸 부등식으로 정리해보자.



높이가 h인 완전이진트리의 노드의 개수 n은



2^h <= n <= 2^h+1 -1 의 범위안에 있게 된다.



여기서, 높이는 무조건 정수이므로 위의 부등식은



2^h <= n < 2^h+1 로 다시 표현 가능하다.



이제 이 부등식의 모든 값들에 log를 씌워주면,



h <= log(n) < h+1 이 된다.



앞서 말했듯, h는 정수이므로 위 부등식은 "완전이진트리의 높이 h는 전체 노드의 개수 n보다 작은 정수 중 가장 큰 수"로 해석할 수 있다.



다시 말해, 만약 노드가 8개라면 log8 = 3이므로 완전이진트리의 높이는 3이되고,



노드가 11개라면 log8 (3) < log11 < log16(4) 를 만족하므로 여전히 높이가 3이라는 얘기가 된다.



여기서 재밌는 사실을 하나 더 알 수 있다.  log n이 정수가 되기 위해선 당연히 2의 거듭제곱수가 되어야할 것이다. 즉, n은 적어도 자기보다 큰 수 중 2의 거듭제곱수보다 큰 숫자가 되어야 완전이진트리의 높이가 1 추가된다는 것이다.



즉, 노드의 개수가 11일 때는 11보다 큰 수 중 2의 거듭제곱 수, 즉 16보다 커지는 순간 트리의 높이가 1 추가된다.





1) 노드 개수 n이 주어질 때, 완전이진트리의 높이를 구하는 함수



# 노드 개수가 주어질 때 완전이진트리의 높이
def complete_binaryTree_height_with_node_number(n):
	i = 0
	while 2 ** i < n:
		i += 1

	return i - 1

print(complete_binaryTree_height_with_node_number(37))

노드의 개수가 37개일 때, 해당 완전이진트리의 높이는 5가 출력된다.





2) 완전이진트리의 높이 h가 주어질 때, 해당 트리가 가질 수 있는 총 노드의 최대 개수를 구하는 함수 (재귀함수 이용)



# h 높이의 완전이진트리가 가질 수 있는 노드의 최대 개수

def complete_binaryTree_node_max_number_with_height(h): # 높이 h를 파라미터로
	if h == 0: # base case
    	return 1

    return (2 ** h) complete_binaryTree_node_max_number_with_height(h-1)

print(complete_binaryTree_node_max_number_with_height(3))

높이가 3인 완전이진트리가 갖는 노드의 최대개수가 출력된다.
